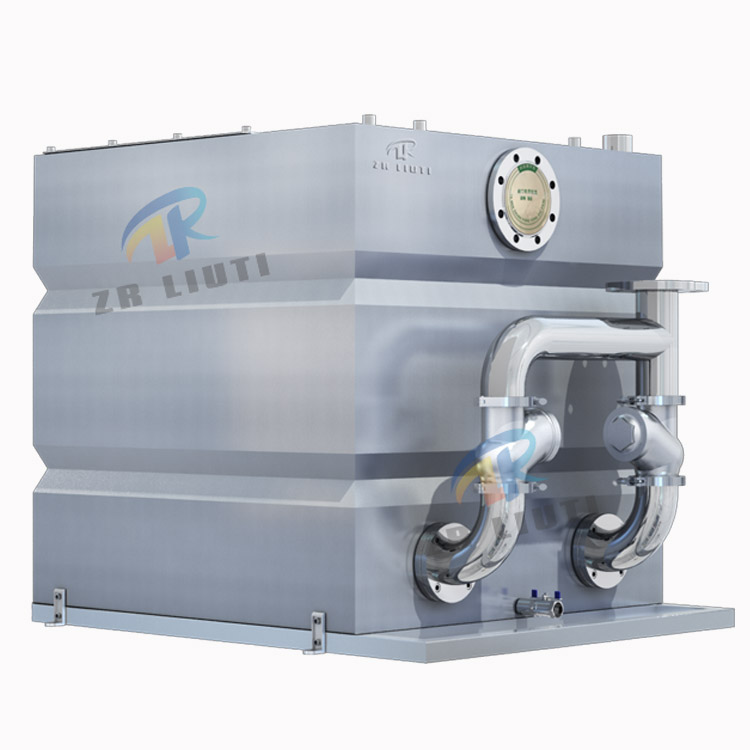

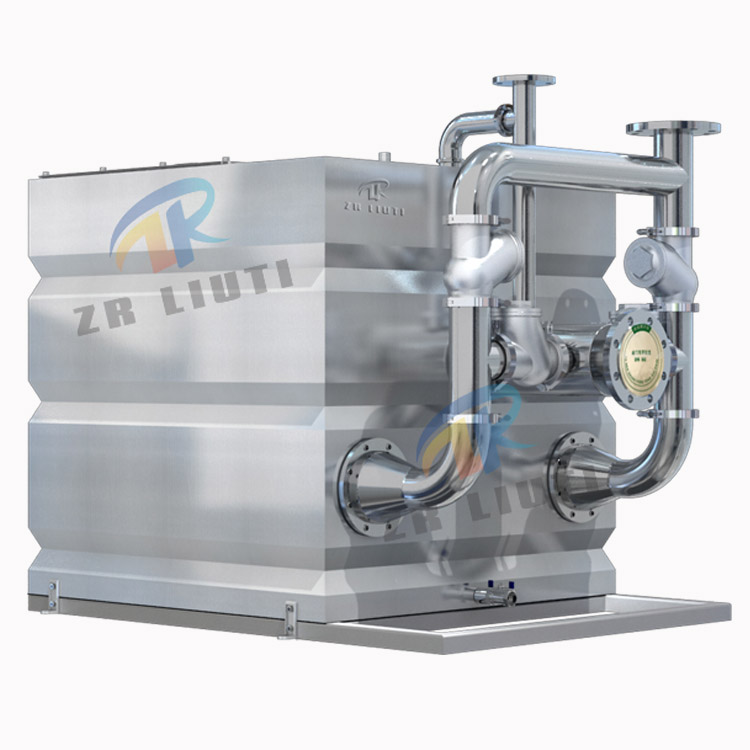

內置污水提升設備裝置是一個高度集成的污水排放系統。由污水泵、集水箱、管道、閥門、液位計和電氣控制裝置組成。它是通過集水箱收集低于下水道液位的或遠離市政排污管網的污水管和衛生設施排放的廢污水，并將其提升和泵送至城市排污系統中箱體上有多種接口選擇，垂直接口、水平接口，連接水泵、污水進水管、通風管及并聯集水箱。
隨著社會的繁榮發展，各種地下建筑物的建設也日益增多，然而與之相配套的污水提升設施卻顯得相對滯后，目前普遍采用地下開挖污水池的傳統做法，異味外溢、蚊蠅細菌滋生等問題是不可避免的，與國家倡導建設環保型社會極不相稱。
1、技術先進，結構優化；
2、可定制304/316不銹鋼材料；
3、無沉淀、免掏清、不堵塞；
4、密閉無異味，環保衛生；
5、設備采用了全新的設計理念，占地面積較傳統排污設備大大減小，可有效節約泵房空間；
6、密閉式污水提升裝置成套供應用戶，現場只需將設備組裝起來，安裝簡單；
7、不需修建地下污水池，無需采取防滲漏措施，節省投資；
8、設備采用先進的可編程控制技術及遠程通訊技術，具有故障自投、定時輪換等各種實用功能；
9、設備可配備各種形式的遠程監控接口，方便統一監控。

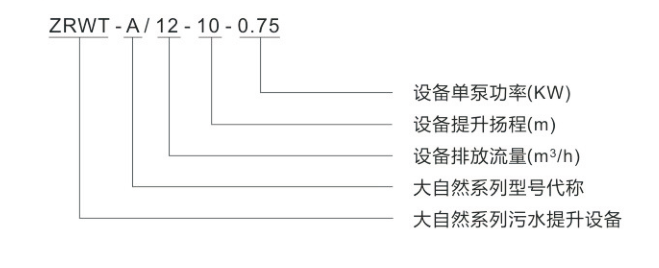

序號 | 設備型號 | 設備排污量 | 揚程 | 單泵功率 | 有效容積 | |
M3/h | L/s | M | kw | L | ||
1 | ZRWT-A/10-18-1.5 | 10 | 2.8 | 18 | 1.5 | 1100 |
2 | ZRWT-A/10-25-2.2 | 10 | 2.8 | 25 | 2.2 | 1100 |
3 | ZRWT-A/10-33-3.0 | 10 | 2.8 | 33 | 3 | 1100 |
4 | ZRWT-A/15-16-1.5 | 15 | 4.2 | 16 | 1.5 | 1100 |
5 | ZRWT-A/15-22-2.2 | 15 | 4.2 | 22 | 2.2 | 1100 |
6 | ZRWT-A/15-30-3.0 | 15 | 4.2 | 30 | 3 | 1100 |
7 | ZRWT-A/20-10-1.5 | 20 | 5.6 | 10 | 1.5 | 1100 |
8 | ZRWT-A/20-16-2.2 | 20 | 5.6 | 16 | 2.2 | 1100 |
9 | ZRWT-A/20-20-3.0 | 20 | 5.6 | 20 | 3 | 1100 |
10 | ZRWT-A/20-28-4.0 | 20 | 5.6 | 28 | 4 | 1100 |
11 | ZRWT-A/20-35-5.5 | 20 | 5.6 | 35 | 5.5 | 1100 |
12 | ZRWT-A/30-10-2.2 | 30 | 8.3 | 10 | 2.2 | 1100 |
13 | ZRWT-A/30-15-3.0 | 30 | 8.3 | 15 | 3 | 1100 |
14 | ZRWT-A/30-22-4.0 | 30 | 8.3 | 22 | 4 | 1100 |
15 | ZRWT-A/30-30-5.5 | 30 | 8.3 | 30 | 5.5 | 1100 |
16 | ZRWT-A/40-33-7.5 | 40 | 11.1 | 33 | 7.5 | 1340 |
17 | ZRWT-A/45-8-2.2 | 45 | 12.5 | 8 | 2.2 | 1340 |
18 | ZRWT-A/45-12-3.0 | 45 | 12.5 | 12 | 3 | 1340 |
19 | ZRWT-A/45-16-4.0 | 45 | 12.5 | 16 | 4 | 1340 |
20 | ZRWT-A/45-22-5.5 | 45 | 12.5 | 22 | 5.5 | 1340 |
21 | ZRWT-A/50-8-2.2 | 50 | 13.9 | 8 | 2.2 | 1340 |
22 | ZRWT-A/50-10-3.0 | 50 | 13.9 | 10 | 3 | 1340 |
23 | ZRWT-A/50-15-4.0 | 50 | 13.9 | 15 | 4 | 1340 |
24 | ZRWT-A/50-20-5.5 | 50 | 13.9 | 20 | 5.5 | 1340 |
25 | ZRWT-A/50-25-7.5 | 50 | 13.9 | 25 | 7.5 | 1340 |
26 | ZRWT-A/75-6-2.2 | 75 | 20.8 | 6 | 2.2 | 1340 |
27 | ZRWT-A/75-8-3.0 | 75 | 20.8 | 8 | 3 | 1340 |
28 | ZRWT-A/75-10-4.0 | 75 | 20.8 | 10 | 4 | 1340 |
29 | ZRWT-A/75-16-5.5 | 75 | 20.8 | 16 | 5.5 | 1340 |
30 | ZRWT-A/75-21-7.5 | 75 | 20.8 | 21 | 7.5 | 1340 |
序號 | 故障內容 | 故障分析 | 解決方法 |
1 | 跳閘、跳空開 | 電機負載大，嚴重過流 | 關出水閥門，增加阻力 |
線路破損，造成短路 | 檢查線路 | ||
電機短路 | 更換電機 | ||
2 | 電機噪音大 | 軸承缺油 | 加黃油 |
超負載運行 | 關小出水閥門，增加阻力 | ||
電機反轉 | 調整電機線 | ||
3 | 電機運轉，不出水 | 電機反轉 | 調整電機線 |
水泵堵塞 | 清理水泵 | ||
止回閥打不開 | 檢修止回閥 | ||
4 | 電機運轉，水箱內翻水花，但不出水 | 止回閥封閉不嚴 | 更換止回閥 |
水泵與分離器連接漏水 | 緊固連接位 | ||
分離器密封不嚴 | 檢查分離器，更換密封墊 | ||
5 | 手動、自動都發無法啟動 | 控制柜短路 | 檢查，并修復 |
零線斷開 | 檢查零線 | ||
保險絲保護 | 檢查輸出線路是否短路 | ||
故障保護 | 水泵過載，關出水閥門 | ||
進線缺相 | 檢查電源進線 |
