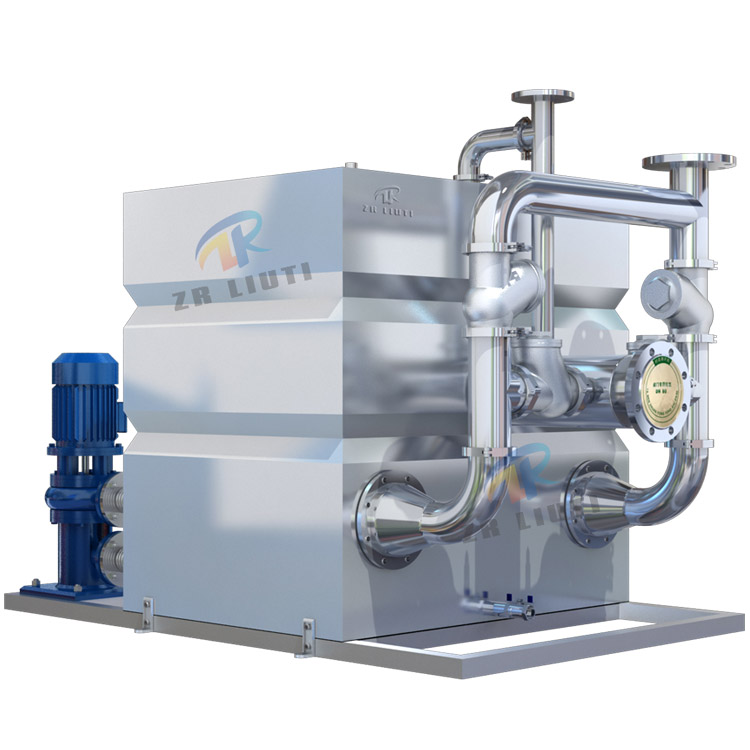

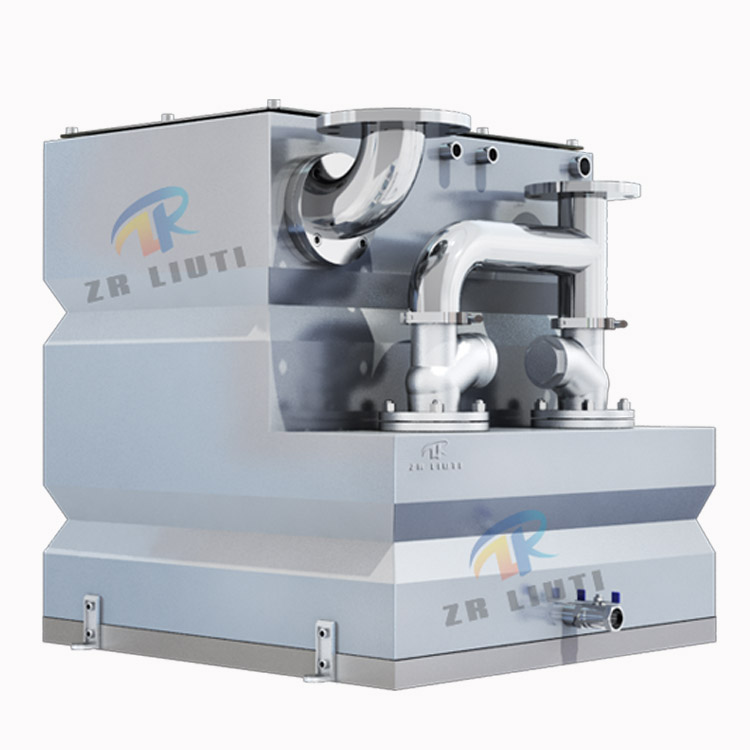

一體化污水提升器裝置是一個高度集成的污水排放系統。由污水泵、集水箱、管道、閥門、液位計和電氣控制裝置組成。它是通過集水箱收集低于下水道液位的或遠離市政排污管網的污水管和衛生設施排放的廢污水，并將其提升和泵送至城市排污系統中箱體上有多種接口選擇，垂直接口、水平接口，連接水泵、污水進水管、通風管及并聯集水箱。
隨著社會的繁榮發展，各種地下建筑物的建設也日益增多，然而與之相配套的污水提升設施卻顯得相對滯后，目前普遍采用地下開挖污水池的傳統做法，異味外溢、蚊蠅細菌滋生等問題是不可避免的，與國家倡導建設環保型社會極不相稱。
1、技術先進，結構優化；
2、可定制304/316不銹鋼材料；
3、無沉淀、免掏清、不堵塞；
4、密閉無異味，環保衛生；
5、設備采用了全新的設計理念，占地面積較傳統排污設備大大減小，可有效節約泵房空間；
6、密閉式污水提升裝置成套供應用戶，現場只需將設備組裝起來，安裝簡單；
7、不需修建地下污水池，無需采取防滲漏措施，節省投資；
8、設備采用先進的可編程控制技術及遠程通訊技術，具有故障自投、定時輪換等各種實用功能；
9、設備可配備各種形式的遠程監控接口，方便統一監控。

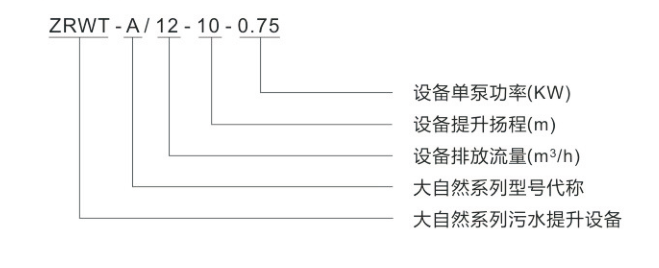

序號 | 設備型號 | 設備排污量 | 揚程 | 單泵功率 | 有效容積 | |
M3/h | L/s | M | kw | L | ||
1 | ZRWT-A/10-18-1.5 | 10 | 2.8 | 18 | 1.5 | 1100 |
2 | ZRWT-A/10-25-2.2 | 10 | 2.8 | 25 | 2.2 | 1100 |
3 | ZRWT-A/10-33-3.0 | 10 | 2.8 | 33 | 3 | 1100 |
4 | ZRWT-A/15-16-1.5 | 15 | 4.2 | 16 | 1.5 | 1100 |
5 | ZRWT-A/15-22-2.2 | 15 | 4.2 | 22 | 2.2 | 1100 |
6 | ZRWT-A/15-30-3.0 | 15 | 4.2 | 30 | 3 | 1100 |
7 | ZRWT-A/20-10-1.5 | 20 | 5.6 | 10 | 1.5 | 1100 |
8 | ZRWT-A/20-16-2.2 | 20 | 5.6 | 16 | 2.2 | 1100 |
9 | ZRWT-A/20-20-3.0 | 20 | 5.6 | 20 | 3 | 1100 |
10 | ZRWT-A/20-28-4.0 | 20 | 5.6 | 28 | 4 | 1100 |
11 | ZRWT-A/20-35-5.5 | 20 | 5.6 | 35 | 5.5 | 1100 |
12 | ZRWT-A/30-10-2.2 | 30 | 8.3 | 10 | 2.2 | 1100 |
13 | ZRWT-A/30-15-3.0 | 30 | 8.3 | 15 | 3 | 1100 |
14 | ZRWT-A/30-22-4.0 | 30 | 8.3 | 22 | 4 | 1100 |
15 | ZRWT-A/30-30-5.5 | 30 | 8.3 | 30 | 5.5 | 1100 |
16 | ZRWT-A/40-33-7.5 | 40 | 11.1 | 33 | 7.5 | 1340 |
17 | ZRWT-A/45-8-2.2 | 45 | 12.5 | 8 | 2.2 | 1340 |
18 | ZRWT-A/45-12-3.0 | 45 | 12.5 | 12 | 3 | 1340 |
19 | ZRWT-A/45-16-4.0 | 45 | 12.5 | 16 | 4 | 1340 |
20 | ZRWT-A/45-22-5.5 | 45 | 12.5 | 22 | 5.5 | 1340 |
21 | ZRWT-A/50-8-2.2 | 50 | 13.9 | 8 | 2.2 | 1340 |
22 | ZRWT-A/50-10-3.0 | 50 | 13.9 | 10 | 3 | 1340 |
23 | ZRWT-A/50-15-4.0 | 50 | 13.9 | 15 | 4 | 1340 |
24 | ZRWT-A/50-20-5.5 | 50 | 13.9 | 20 | 5.5 | 1340 |
25 | ZRWT-A/50-25-7.5 | 50 | 13.9 | 25 | 7.5 | 1340 |
26 | ZRWT-A/75-6-2.2 | 75 | 20.8 | 6 | 2.2 | 1340 |
27 | ZRWT-A/75-8-3.0 | 75 | 20.8 | 8 | 3 | 1340 |
28 | ZRWT-A/75-10-4.0 | 75 | 20.8 | 10 | 4 | 1340 |
29 | ZRWT-A/75-16-5.5 | 75 | 20.8 | 16 | 5.5 | 1340 |
30 | ZRWT-A/75-21-7.5 | 75 | 20.8 | 21 | 7.5 | 1340 |

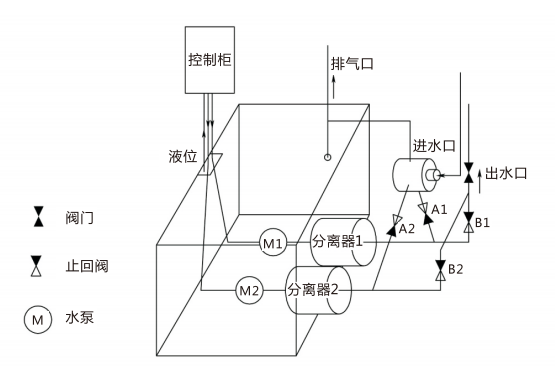

含有雜質的污水由進水口進入分水四通，再分別通過止回閥，然后進入分離器，分離器把污水過濾后流入水箱內。此時，污水中的雜質被過濾分離后暫存在分離器中，無雜質的污水暫存在水箱內。
水箱內的污水水位達到設定的高位時，液位儀工作把信息反饋給控制系統，控制系統啟動水泵M1，將污水排放。在這一過程中，止回閥A1利用水泵排出污水的壓力，關閉閥門，同時打開止回閥B1閥門，將暫存在分離器1內的污物隨污水一起排出；
在水泵M1、分離器1、止回閥A1和B1的管路系統工作的同時，止回閥A2管路系統仍在繼續流入污水并經分離器2分離污物；
當水箱內的污水排出至設定的低點位置時，水泵M1停止工作，此時止回閥A1閥門打開重新開始接納流入的污水，止回閥B1閥門關閉阻止排出的污水回流；
當污水再次達到設定的高點位置時，液位儀將檢測信號反饋給控制系統，控制系統啟動水泵M2開始工作。在此過程，利用水泵排水的壓力，止回閥A2關閉，B2打開，同時將暫存在分離器2內的污物隨污水一起排出；在水泵M2、分離器2、止回閥A2和B2的管路系統工作的同時，止回閥A1管路系統仍在繼續流入污水并經分離器1分離污物；
當水箱內的污水再次排出至設定的低點位置時，水泵M2停止工作，此時止回閥A2閥門打開重新開始接納流入的污水，止回閥B2閥門關閉阻止排出的污水回流；
在排水過程中，系統控制兩臺水泵交替運行工作，重復進行以上過程。
※當液位浮球（電子液位傳感器選配）檢測到有水進入設備坑內時，系統將啟動輔助泵，排出污水，同時發出報警。
序號 | 故障內容 | 故障分析 | 解決方法 |
1 | 跳閘、跳空開 | 電機負載大，嚴重過流 | 關出水閥門，增加阻力 |
線路破損，造成短路 | 檢查線路 | ||
電機短路 | 更換電機 | ||
2 | 電機噪音大 | 軸承缺油 | 加黃油 |
超負載運行 | 關小出水閥門，增加阻力 | ||
電機反轉 | 調整電機線 | ||
3 | 電機運轉，不出水 | 電機反轉 | 調整電機線 |
水泵堵塞 | 清理水泵 | ||
止回閥打不開 | 檢修止回閥 | ||
4 | 電機運轉，水箱內翻水花，但不出水 | 止回閥封閉不嚴 | 更換止回閥 |
水泵與分離器連接漏水 | 緊固連接位 | ||
分離器密封不嚴 | 檢查分離器，更換密封墊 | ||
5 | 手動、自動都發無法啟動 | 控制柜短路 | 檢查，并修復 |
零線斷開 | 檢查零線 | ||
保險絲保護 | 檢查輸出線路是否短路 | ||
故障保護 | 水泵過載，關出水閥門 | ||
進線缺相 | 檢查電源進線 |
